| 阀门型-N-编制方法(J B 3 0 8-7 5) |
| 本标准适用于工业管道的闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、疏水阀。 |

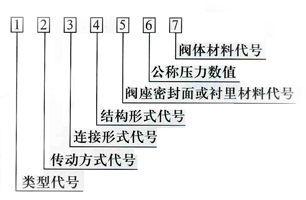

| l、阀门的型号编制方法如下： |
 |
| 2、类型代号用汉语拼音字母表示，按表1规定。 |
| 表1 |
| 类型 |
代号 |
类型 |
代号 |
| 闸阀 |
Z |
旋 塞 阀 |
X |
| 截 止 阀 |
J |
止回阀和底阀 |
H |
| 节 流 阀 |
L |
安 全 阀 |
A |
| 球阀 |
Q |
减 压 阀 |
Y |
| 蝶阀 |
D |
疏 水 阀 |
S |
| 隔 膜 阀 |
G |
|
|
|
| 注：低温(低于一40℃)、保温(带加热套)和带波纹管的阀门，在类型代号前分别加“D”、 “B”和“w”汉语拼音字母。 |
| 3、传动方式代号用阿拉伯数字表示，按表2的规定。 |
| 表2 |
| 传动方式 |
代号 |
传动方式 |
代号 |
| 电 磁 动 |
0 |
锥 齿 轮 |
5 |
| 电磁一液动 |
1 |
气 动 |
6 |
| 电 一 液动 |
2 |
液 动 |
7 |
| 蜗轮 |
3 |
气 一 液动 |
8 |
| 圆柱齿轮 |
4 |
电 动 |
9 |
|
| 注：1.手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。 |
| 2.对于气或液动：常开式用6k、7k表示；常闭式用6B、7B；气动带手动用6S表示；防爆电动用“9B”表示。 |
| 4、连接形式代号用阿拉伯数字表示，按表3的规定。 |
| 表3 |
| 连接形式 |
代号 |
连接形式 。 |
代号 |
| 内 螺 纹 |
1 |
对 夹 |
7 |
| 外 螺 纹 |
2 |
卡 箍 |
8 |
| 法兰 |
4 |
卡 套 |
9 |
| 焊接 |
6 |
|
|
|
| 注：焊接包括对焊和承插焊。 |
| 5、结构形式代号用阿拉伯数字表示，按表4一13的规定。 |
| 表10 |
| 止回阀和底阀结构形式 |
代号 |
| 升 降 |
直通式 |
1 |
| 立 式 |
2 |
| 旋 启 |
单瓣式 |
4 |
| 多瓣式 |
5 |
| 双瓣式 |
6 |
|
| 表11 |
| 安 全阀结构形式 |
代号 |
| 弹 簧 |
封闭 |
带散热片 |
全启式 |
0 |
| 微启式 |
1 |
| 全启式 |
2 |
| 带 扳手 |
全启式 |
3 |
| 双弹簧微启j式 |
4 |
| 不封闭 |
微启式 |
5 |
全启式
|
6 |
| 微启式 |
7 |
| 带控制机构 |
全启式 |
8 |
| 脉冲式 |
9 |
|
| 注：杠杆式安全阀在类型代号前加“G”汉语拼音字母 |
| 表12 |
表13 |
| 减压阀结构形式 |
代号 |
| 薄膜式 |
1 |
| 弹簧薄膜式 |
2 |
| 活塞式 |
3 |
| 波纹管式 |
4 |
| 杠杆式 |
5 |
|
| 疏水阀结构形式 |
代号 |
| 浮球式 |
l |
| 钟形浮子式 |
5 |
| 脉冲式 |
8 |
| 热动力式 |
9 |
|
| 6、阀座密封面或衬里材料代号用汉语拼音字母表示，按表14的规定。 |
| 表14 |
| 阀座密封或衬里材料 |
代号 |
阀座密封或衬里材料 |
代号 |
| 铜合金 |
T |
渗氮钢 |
D |
| 橡胶 |
X |
硬质合金 |
Y |
| 尼龙塑料 |
N |
衬胶 |
J |
| 氟塑料 |
F |
衬铅 |
Q |
| 锡基轴承合金(巴氏合金) |
B |
搪瓷 |
C |
| 合金钢 |
H |
渗硼钢 |
P |
|
| 注：由阀体直接加工的阀座密封面材料代号用“w”表示；当阀座和阀瓣(闸板)密封面材料不同时，用低硬度材料代号表示(隔膜阀除外) |
| 7、公称压力数值按JB74—59《管路附件公称压力试验压力和工作压力》的规定，用于电站工业的阀门，当介质最高温度超过530℃时，按JB74—59第五条的规定标准工作压力。 |
| 8、阀体材料代号用汉语拼音字母表示，按表15的规定 |
| 表15 |
| 阀体材料 |
代号 |
阀体材料 |
代号 |
| HT250 |
Z |
Cr5MO |
I |
| KTH300—06 |
K |
lCrl8Ni9Ti |
P |
| QT400—15 |
Q |
C订8Nil2M02Ti |
R |
| H62 |
T |
12CrMoV |
V |
| ZG25Ⅱ |
C |
|
|
|
| 注：PN≤1．6MPa(z 16kgffcm。)的灰铸铁阀体和PN≥2．5MPa(z 25kgffcmz)的碳素钢阀体，省略本代号。 |
| 9．阀门名称按：传动方式、连接形式、结构形式、衬里材料和类型命名。 |
| 注：以下几种形式在命名中均予省略： |
| ①连接形式的“法兰”； |
| ②结构形式：闸阀的“明杆”、 “弹性”、 隔膜阀的“屋脊式”； |
| “钢性”和“单闸板”； 旋塞阀的“填料”和“直通式”； |
| 截止阀、节流阀的“直通式”； 止回阀的“直通式”和“单瓣式”； |
| 球阀的“浮动”和“直通式” 安全阀的“不封闭”； |
| 蝶阀的“垂直板式”； |
| ③“阀座密封面材料” |
| 型号和名称编制方法示例： |
| (1)电动机传动，法兰连接、明杆楔式双闸板，阀座密封面材料由阀体直接加工，公称压力PN0．1MPa(z lkgffcm!)，阀体材料为灰铸铁的闸阀：Z942W-1电动楔式双闸板闸阀 |
| (2)手动、外螺纹连接、浮动直通式，阀座密封材料为氟塑料，公称压力PN4MPa(z 40kgf／cm!)阀体材料为!Crl 8Ni9Ti的球阀：Q2 1 F一40P#l"螺纹球阀 |
| (3)气动常开式，法兰连接、屋脊式、衬里材料为衬胶，公称压力PN0．6MPa(“6kgf／cm。)，阀体材料为灰铸铁的隔膜阀：G6K41J一6气动常开式衬胶隔膜阀 |
| (4)液动、法兰连接、垂直板式、阀座密封面材料为铸铜，阀瓣密封面材料为橡胶，公称压力PN0．25MPa(z 2．5kgf／cm。)，阀体材料为灰铸铁的蝶阀： D741 X一2．5液动蝶阀 |
(5)电动机传动、焊接连接、直通式、阀座密封面材料为堆焊硬质合金，工作／~J3P5417MPa(z170kgffcm。)，阀体材料为铬钼钒钢的截止阀：J961 Y_P54170V电动焊接截止阀
