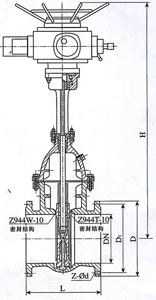

DS/Z944H-16   Z944T-10   Z944W-10

型号	公称通径 DN(mm)	压力PN (MPa)	温度(℃)	适用 介质	阀体 材料	主要结构尺寸					电装 型号	电机功 率(kW)	电装 型号	电机功率 (kW)	公称转矩 (N．m)	重量 (Kg)
						L	H	D	D1	Z-Ød
J941Y-250 J941H-250	20	25	≤450	水蒸 汽	碳钢	170	700	42	22		DZWl5	O．37	FZ3012	0．25	150	80
	25					170	700	42	27		DZW20	O．37	FZ3012	0．25	200	80
	32					200	730	50	34		DZW30	0. 55	FZ302021	0．37	300	90
	50					350	810	88	64		DZW45	1．1	FZ3022	0．75	450	135
	65					430	970	89	66		DZW60	1．5	Fz3022	0. 75	600	135
	80					470	2000	136	81		DZW90	2. 2	FZ3030/31	1. 5	900	265
	100					560	2060	168	101		DZW120	3	FZ3032	3	1200	265
J961Y-200 J961H-200	50	20	≤450	水蒸 汽	碳钢	300	550	76	60		DZW45	1．1	FZ3022	0．75	450
	65					350	560	89	71		DZW60	1．5	FZ3030/31	1．5	600
	80					500	660	108	86		DZW90	2．2	FZ3032	3	900
	100					500	690	113	105		EZⅣ120	3	FZ3032	3	1200
J961Y-320	10	32	≤450	水蒸 汽	碳钢	160	290	23	12		DZWl5	0．37	Fz3020/21	0．37	150
	20					170	600	42	22		DZW20	0．37	Fz3020/21	0．37	200	80
	25					170	600	42	27		DZW30	0．55	FZ3022	0．75	300	80
	32					200	740	50	32		DZW45	1．1	FZ3022	0．75	450	60
	50					350	750	588	64		DZW60	1．5	FZ3022	0．75	600	135
	65					430	750	89	66		DZW90	2．2	FZ3030/31	1. 5	900	135
	80					470	880	136	81		DZWl20	3	FZ3032	3	1200	215
	100					560	1040	168	10l		DZWl80	4	FZ3032	3	1800	335
J961Y-P 54100V	65	10	≤540	水蒸 汽	合 金 钢	300	710	76	60		DZW30	0．55	FZ3022	0．75	300
	80					350	810	89	71		DZW30	0．55	FZ3022	0．75	300
	100					500	1000	108	86		DZW60	1. 5	FZ3022	3	600
J961Y-P 54140V	50	14	≤540	水蒸 汽	合 金 钢	300	710	76	60		DZW30	0．55	FZ3022	0．75	300
	65					350	930	89	71		DZW45	1．1	FZ3022	0．75	450
	80					500	1000	108	86		DZW60	1．5	FZ3030/31	1．5	600
	100					500	1020	113	105		DZW90	2．2	FZ3032	3	900
J961Y-P 57170V	50	17	≤570	水蒸 汽	合 金 钢	300	550	76	56		DZW45	1．1	FZ3022	0．75	450
	65					350	560	89	65		DZW60	1．5	Fz3030/31	1．5	600
	80					550	660	108	88		DZW90	2．2	FZ3032	3	900
	100					550	690	113	10l		DZWl20	3	FZ3032	3	1200
