阀门型号：DJ941bW-1C
阀门材料：钢材
适用温度：-20~-30（摄氏度）
              适用介质：空气  粉尘  及其它气体
漏风速：1.5%
介质流速：〈=30M/S
工作压力：0.1 Mpa

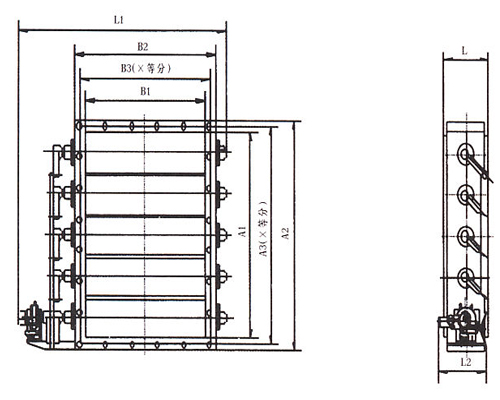

阀门主要尺寸(ram)									电动装置主要参数
A1×Bl	A2×B2	A3×B3	L	n×d	X	Y	Ll	L2	型号	电机功率(KW)	型号	电机功率(KW)	转矩（N.m)
128×92	182×148	160×126	160	14×Ø7	3	4	750	420	QBl0	0.06	FQ3511	0.12	lOO
144×104	198×160	176×135	160	14×Ø7	3	4	762	420	QBl0	0.06	FQ3511	0.12	100
160×115	214×171	192×150	160	14×Ø7	3	4	77l	420	QBl0	0.06	FQ3511	0.12	100
179×129	233×185	212×162	160	14×Ø7	3	4	785	420	QBl0	0.06	FQ3511	0.12	100
202×145	258×204	236×180	160	14×Ø7	3	4	804	420	QBl0	0.06	FQ3511	0.12	100
196×128	250×184	228×165	160	14×Ø7	3	4	784	420	QBl0	0.06	FQ3511	0.12	lOO
221×144	275×200	252×177	160	14×Ø7	3	4	800	420	QBlO	0.06	FQ3511	0.12	100
245×160	299×216	284×192	160	14×Ø7	3	4	816	420	QB20	0.09	FQ3512	0.25	200
274×179	328×235	305×212	160	18×Ø7	4	5	835	420	QBlO	0.06	FQ3511	0.12	100
309×202	365×261	340×236	160	18×Ø7	4	5	86l	420	QB20	0.09	FQ3512	0.25	200
227×163	293×232	270×204	160	14×Ø10	3	4	832	420	QB20	0.09	FQ3512	0.25	200
256×184	322×253	296×228	160	14×Ø10	3	4	853	420	QB20	0.09	FQ3512	0.25	200
288×207	354×279	660×252	160	18×Ø10	4	5	876	420	QB20	0.09	FQ3512	0.25	200
320×230	386×299	360×276	160	18×Ø10	4	5	899	420	QB20	0.09	FQ3512	0.25	200
359×258	448×350	415×316	180	18×Ø12	4	5	950	420	QB20	0.09	FQ3512	0.25	200
400×288	489×380	456×344	180	22×Ø12	4	6	950	420	QB30	0.12	FQ3512	0.25	300
448×332	557×444	516×405	180	22×Ø12	5	6	1144	420	QB30	0.12	FQ3512	0.25	300
512×368	621×484	574×440	180	24×Ø12	5	7	1184	420	QB30	0.12	FQ3512	0.25	300
348×227	414×296	390×272	180	20×Ø10	4	6	996	420	QB30	0.12	FQ3512	0.25	300
392×256	458×325	432×300	180	20×Ø10	4	6	1025	420	QB30	0.12	FQ3512	0.25	300
441×288	507×357	483×330	180	20×Ø10	4	6	1057	420	QB30	0.12	FQ3512	0.25	300
490×320	556×389	528×356	180	20×Ø10	4	6	1089	420	QB30	0.12	FQ3512	0.25	300
549×358	638×450	600×410	200	26×Ø12	5	8	1150	550	QB60	O.18	FQ3521	O.37	600
613×400	702×492	664×456	200	28×Ø12	6	8	1192	550	QB60	0.18	FQ3521	0.37	600
686×448	795×564	747×516	200	30×Ø12	6	9	1394	550	QB60	0.18	FQ3521	0.37	600
784×512	893×628	840×588	200	34×Ø12	70	10	458	550	QB60	O.18	FQ3521	0.37	600
256×199	314×254	290×231	160	14×Ø7	3	4	854	420	QB20	O.09	FQ3512	0.25	200
324×252	382×308	360×284	180	18×Ø7	4	5	1008	420	QB20	O.09	FQ3512	0.25	200
4095×315	466.5×371	443×348	180	18×Ø7	4	5	1071	420	QB30	O.12	FQ3512	0.25	300
520×400	632×509	580×462	180	18×Ø 15	4	5	1209	420	QB30	0.12	FQ3512	O.25	300
655×504	771×613	728×570	220	24×Ø15	5	7	1313	550	QB60	0.18	FQ3521	0.37	600
815×627	935×737	888×690	220	28×Ø15	6	8	1567	550	QB60	O.18	FQ3521	0.37	600
224×196	278×251	256×228	160	16×Ø7			851	420	QB20	0.09	FQ3512	0.25	200
256×224	310×279	288×256	160	16×Ø7			879	420	QB20	0.09	FQ3512	0.25	200
288×252	434×308	320×284	160	16×Ø7			908	420	QB20	O.09	FQ3512	O.25	200
320×280	374×336	355×315	180	20×Ø7			1036	420	QB20	0.09	FQ3512	0.25	200
360×315	415×37l	395×350	180	20×Ø7			1071	420	QB20	0.09	FQ3512	0.25	200
400×350	456×406	435×385	180	20×Ø7			1106	420	QB30	0.12	FQ3512	O.25	300
480×420	536×476	511×455	180	24×Ø7			1176	420	QB30	0.12	FQ3512	0.25	300
640×560	746×669	700×625	200	20×Ø15	5	5	1369	550	QB60	O.18	FQ3521	0.37	600
800×700	906×809	860×765	220	20×Ø15	5	5	4639	550	QB90	0.25	FQ3521	O.37	900
960×840	1006×949	1008×900	240	24×Ø15	6	6	1779	550	QB90	O.25	FQ3521	0.37	900
720×520	825×629	777×580	260	24×Ø15	5	7	1459	550	QB60	0.18	FQ3521	0.37	600
810×586	916×694	868×650	320	24×Ø15	5	7	1524	550	QB90	0.25	FQ3521	0.37	900
900×650	1006×759	959×710	220	24×Ø15	5	7	1589	550	QB90	0.25	FQ3521	0.37	900
990×715	1096×824	1047×846	220	28×Ø15	6	8	1654	550	QB90	O.25	FQ3521	0.37	900
1080×780	1186×889	1144×846	240	28×Ø15	6	8	1719	550	QBl20	0.37	FQ3522	O.75	1200
1260×910	1389×1042	1336×990	260	28×Ø15	6	8	2042	550	QBl20	0.37	FQ3522	0.75	1200
1280×1120	1386×1232	1340×1188	260	38×Ø15	9	10	2232	550	QBl20	0.37	FQ3522	0.75	1200
1600×1400	1735×1538	1672×1476	260	40×Ø15	9	11	2538	625	QB200	0.55	FQ3522	0.75	2000
1440×1040	1569×1172	1515×1120	320	32×Ø15	7	9	2291	550	QBl20	0.37	FQ3522	0.75	1200
1620×1170	1779×1332	1710×1260	320	32×Ø19	7	9	2452	625	QB200	O.55	FQ3522	0.75	2000
1800×1300	1959×1462	1890×1386	420	32×Ø19		9	2582	625	QB200	0.55	FQ3522	0.75	2000
1980×1430	2139×1596	2070×1520	420	36×Ø19	8	10	2716	625	QB200	0.55	FQ3522	0.75	2000
2250×1805	2732×2036	2660×1350	450	42×Ø19	9	12	2961	625	QB300	0.55	FQ3531	1.5	3000
2520×1805	2732×2036	2660×1950	450	48×Ø19	lO	14	3156	625	QB300	O.55	FQ3531	1.5	3000
2360×2065	2576×2289	2478×2195	450	52×Ø19	12	14	3490	625	QB300	0.55	FQ3531	1.5	3000
