D971X一10   D973F一10P   D973F一16 PC   D973F一2156P (产品型号)

型号	公称 通径 DN(mm)	压力 PN(MPa)	温度 (℃)	适用 介质	阀体 材料	主要结构尺寸					电装	电机 功率 (kW)	电装 型号	电机功率 (kW)	公称转矩 (Nm)	重量 (Kg)

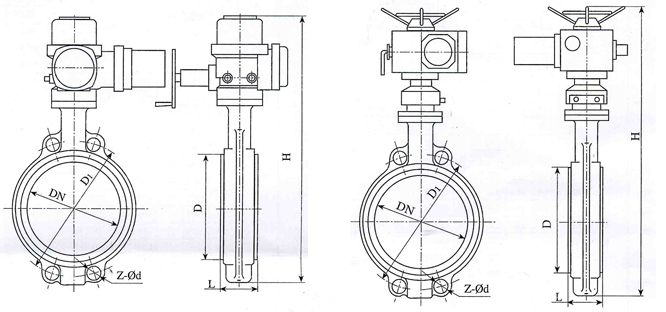

						L	H	D	D1	Z-Ød	型号
D971X-10	50	1.O	≤135	水 、 油 品 及 腐 蚀 性 介 质	不 锈 钢 、 铸 铁 、 铸 钢	43	309	100	125	4-18	QB]O	0.06	FQ3011	0.12	100	26
	65					46	332	120	145		Q]310	0.06	FQ3011	0.12	100	26
	80					46	342	135	160		Q]310	0.06	FQ3011	0.12	100	27
	100					52	407	155	180	8-18	QBl5	0.09	FQ3012	0.25	150	29
	125					56	437	185	210		QB20	0.09	FQ3012	0-25	200	32
	150					56	462	210	240	8-23	QB20	0.09	FQ3012	0.25	200	33
	200					60	515	265	295		QB30	0.12	FQ3012	0.25	300	39
	250					68	819	320	350	12-23	Q]360	0.18	FQ302l	0.37	600	87
	300					78	904	368	400		QBl20	0.37	FQ3021	0.37	1200	104
	350					78	949	428	460	16-23	QBl20	0.37	FQ3021	0-37	1200	114
	400					102	1094	482	515	16-25	Q]3250	0.55	FQ3022	0.75	2500	167
	450					114	1260	532	565	20-25	QB500	0.75	FQ3022	0.75	5000	205
	500					127	1340	585	620		QB500	0.75	FQ3022	0.75	5000	216
	600					154	1568	685	725	20-30	QBS00	1.1	FQ3031	1+5	8000	255
	700					165	1738	800	840	24-30	QBS00	1.1	FQ3031	1.5	8000	309
	800					190	1603	905	950	24-34	QBl200	1.5	FQ3032	3	12000	647
	900					203	1801		1050	28.34	Q]31200	1.5	FQ3032	3	12000	720
	1000					216	2007		1160		QBl600	2.2	FQ3032-l	3	16000	870
	1200					254	2410		1380	32-41	QBl600	2.2	FQ3032-l	3	16000	1610
	1400					390	2597		1590	36-48	Q]32300	2.2	FQ304]	7.5	23000	2226
D973F-lOP D973H-16P	80	1.O 1.6	≤160 ≤400	水 、 蒸汽、 酸、 碱、 油品	铸 铁 、 不 锈 钢	49	512	133	160	4-18 8-18	Q]320	0.09	FQ3011	0.12	200	30
	100					56	552	158	180	8-18	QB20	0.09	FQ3012	0.25	200	35
	125					64	637	184	210	8-18	QB30	0.12	FQ3012	O.25	300	39
	150					70	677	212	240	8-22	QB30	0.12	FQ3012	0.25	300	49
	200					71	899	268	295	8-22 12-22	QB60	0.18	FQ3012	0.25	600	102
	250					76	969	320	350 355	12-22 12-26	QBl20	0-37	FQ3021	0.37	1200	133
	300					83	1029	370	400 410	12-22 12-26	Qm20	0.37	FQ3021	0.37	1200	153
	350					92	1237	420	460	16-22 16-26	QB250	0.55	FQ3022	0.75	2500	265
	400					140	1317	480	515	16-26 16-30	QB500	0.75	FQ3031	1.5	5000	268
	450					152	1377	535	565	20-26 20-30	QB3500	0.75	FQ3031	1.5	500	298
	500					159	1698	585	620	20-26 20-30	QBS00	1.1	FQ3032	3	8000	312
D973F-16; D973H-25P	80	1.0   2.5	≤160   ≤400	水 、 茧 汽 、 酸 、 碱 、 油 品	铸 铁 、 不 锈 钢	49	512	133	160	8-18	QB20	0.09	FQ3011	O.12	200	30
	100					56	552	158	180 190	8-18 8-22	QB20	0.09	FQ3011	0.12	200	35
	125					64	637	184	2lO 220	8-18 8-26	QB30	0.12	FQ3012	0.25	300	39
	150					70	677	212	240 250	8-22 8-26	QB30	0.12	FQ3012	0.25	300	49
	200					7l	899	268	295 310	12-22 12-26	QB60	O.18	FQ3012	0.25	600	102
	250					76	969	320	355 370	12-26 12-30	QB120	0-37	FQ3021	0.37	1200	133
	300					83	1109	370	410 430	12-26 16-30	QB250	0.55	FQ3022	0.75	2500	153
	350					127	1277	430 450	470 490	16-26 16-33	QB250	0.55	FQ3022	0.75	2500	285
	400					140	1337	480 505	525 550	16-30 16-36	QB500	0.75	FQ303I	1.5	5000	288
	450					152	1412	545 500	585 600	20-30 20-36	QB800	1.1	FQ3032	3	8000	327
	500					159	1738	610	650 660	20-33 20-36	QB800	1.1	FQ3032	3	8000	332
